Lagermaterial für den Baustoffhandel

Übersicht

Schachtmaterial

DN 600
DN 800
DN 1000
DN 1500
Ausgleichsringe
Deckel auf Konus

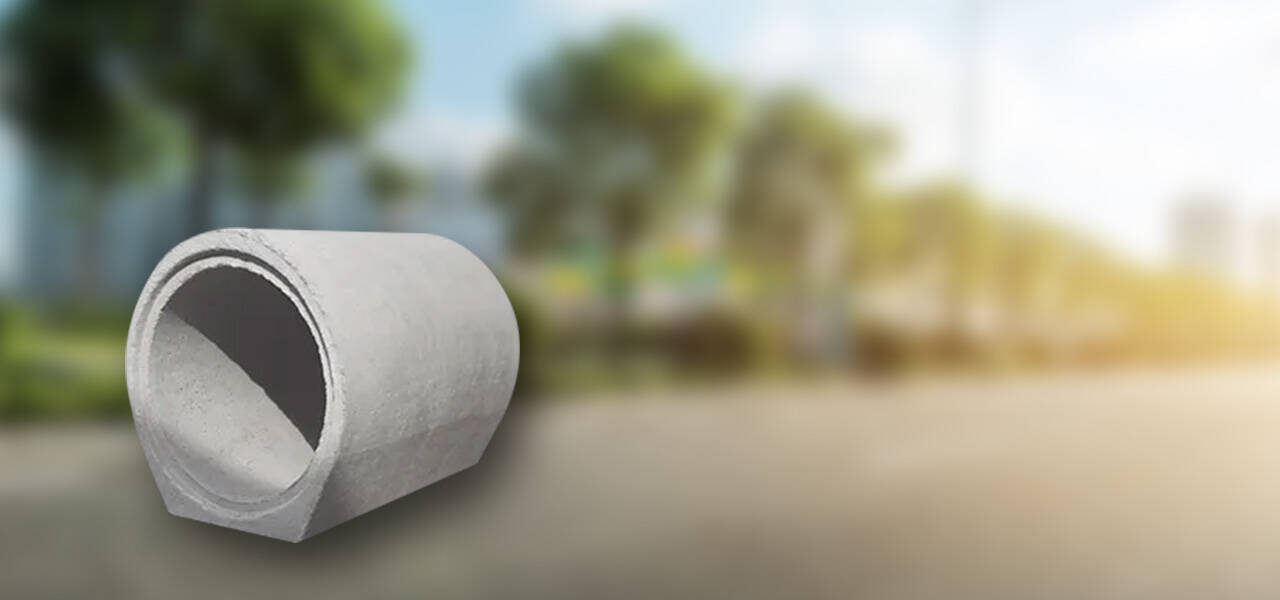

Falzrohre

DN 300
DN 400
DN 500
DN 600

  • DIN EN 1917
  • DIN V 4034-1
  • FBS-Qualitätsrichtlinie

Ihre besonderen Vorteile

  • gefertigt nach DIN 4034-2
  • Auftriebssicher
  • Ökologisch
  • Langlebig

Technsiche Daten

Technische Daten können den nachfolgenden Tabellen entnommen werden.

Schachtunterteile Brunnen- und Sickeranlagen

Alle Schachtunterteile haben eine Außenbauhöhe von 500 mm,
sowie eine Innenbauhöhe von 350 mm

Typ
Nennweite
(DN)
Wandstärke
(t)
Auslauf
(Typ / DN)
Einlauf
(Typ / DN)
Einlauf
(Typ / DN)
Gerinne
(Material)
Berme
(Material)
mm
mm
A
E1
E2
6-R
600
60
Rohling als „Sumpf“
Rohling als „Sumpf“
Rohling als „Sumpf“
ohne
ohne
8-R
800
120
Rohling als „Sumpf“
Rohling als „Sumpf“
Rohling als „Sumpf“
ohne
ohne
8-R-2L
800
120
Raue Öffnung DN 260
Raue Öffnung DN 260
-
ohne
ohne
8-R-3L
800
120
Raue Öffnung DN 260
Raue Öffnung DN 260
Raue Öffnung DN 260
ohne
ohne
8-I-KG
800
90
KG DN 150
KG DN 150
-
Steinzeug
Beton
8-I-STZ
800
90
Steinzeug DN 150
Steinzeug DN 150
-
Steinzeug
Beton
8-C-KG
800
120
KG DN 150
KG DN 150
-
Steinzeug
Beton
8-C-KG
800
120
KG DN 150
KG DN 150
-
Steinzeug
Beton
8-Y-KG
800
120
KG DN 150
KG DN 150
KG DN 150
Steinzeug
Beton
8-TL-KG
800
120
KG DN 150
KG DN 150
KG DN 150
Steinzeug
Beton
8-TR-KG
800
120
KG DN 150
KG DN 150
KG DN 150
Steinzeug
Beton
10-R
1.000
120
Rohling als „Sumpf“
Rohling als „Sumpf“
Rohling als „Sumpf“
ohne
Beton
10-R-2L
1.000
120
Raue Öffnung DN 260
Raue Öffnung DN 260
-
ohne
ohne
10-R-3L
1.000
120
Raue Öffnung DN 260
Raue Öffnung DN 260
Raue Öffnung DN 260
ohne
ohne
10-I-KG
1.000
90
KG DN 150
KG DN 150
-
ohne
ohne
10-C-KG
1.000
120
KG DN 150
KG DN 150
-
Steinzeug
Beton
10-C-KG
1.000
120
KG DN 150
KG DN 150
-
Steinzeug
Beton
10-Y-KG
1.000
120
KG DN 150
KG DN 150
KG DN 150
Steinzeug
Beton
10-TL-KG
1.000
120
KG DN 150
KG DN 150
KG DN 150
Steinzeug
Beton
10-TR-KG
1.000
120
KG DN 150
KG DN 150
KG DN 150
Steinzeug
Beton
10-I-STZ
1.000
120
Steinzeug DN 150
Steinzeug DN 150
-
Steinzeug
Beton
10-C-STZ
1.000
120
Steinzeug DN 150
Steinzeug DN 150
-
Steinzeug
Beton
10-C-STZ
1.000
120
Steinzeug DN 150
Steinzeug DN 150
-
Steinzeug
Beton
10-Y-STZ
1.000
120
Steinzeug DN 150
Steinzeug DN 150
Steinzeug DN 150
Steinzeug
Beton
10-TL-STZ
1.000
120
Steinzeug DN 150
Steinzeug DN 150
Steinzeug DN 150
Steinzeug
Beton
10-TR-STZ
1.000
120
Steinzeug DN 150
Steinzeug DN 150
Steinzeug DN 150
Steinzeug
Beton
10-IKGSTZ
1.000
120
Steinzeug DN 150
KG DN 150
-
Steinzeug
Beton
10-IKGSTZ
1.000
120
KG DN 150
Steinzeug DN 150
-
Steinzeug
Beton
15-R
1.500
90
Rohling als „Sumpf“
Rohling als „Sumpf“
Rohling als „Sumpf“
ohne
ohne

Brunnenringe Brunnen- und Sickeranlagen

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Gewicht ca.
mm
mm
mm
kg/Stk
600
250
60
61
600
500
60
122
800
250
90
150
800
500
90
300
1.000
250
90
185
1.000
500
90
370
1.500
500
90
540

Schachtringe Brunnen- und Sickeranlagen

mit Sicherheitsteigeisen DIN 1212

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Gewicht ca.
mm
mm
mm
kg/Stk
800
250
90
150
800
500
90
300
1.000
250
90
185
1.000
500
90
370
1.500
500
90
540

Sickerringe Brunnen- und Sickeranlagen

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Typ
Gewicht ca.
mm
mm
mm
kg/Stk
800
200
90
Einkornbetn
275
1.000
500
90
Einkornbeton
370
1.000
500
90
gelocht
370
1.500
500
90
gelocht
540

Schachthals mit eingezogenem Einstieg Brunnen- und Sickeranlagen

mit Sicherheitsteigeisen DIN 1212

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Einstiegsöffnung
(d10)
Gewicht ca.
mm
mm
mm
mm
kg/Stk
1.000
300
90
625
270
1.000
600
90
625
480
1.500
600
90
625
620

Schachthals mit geradem Einstieg Brunnen- und Sickeranlagen

mit Sicherheitsteigeisen DIN 1212

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Einstiegsöffnung
(d10)
Gewicht ca.
mm
mm
mm
mm
kg/Stk.
1.000
300
90
625
270
1.000
600
90
625
480
1.500
600
90
625
620

Abdeckplatte Brunnen- und Sickeranlagen

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Einstiegsöffnung
(d10)
Gewicht ca.
Anker
mm
mm
mm
mm
kg/Stk
to/Stk.
800
150
90
625
245
3 x2,5
1.000
150
90
625
380
3 x 2,5

Ausgleichsringe Brunnen- und Sickeranlagen

Nennweite
(DN)
Bauhöhe
(h)
Außendurchmesser
(d1)
Wandstärke
(t)
Stück je Bund
mm
mm
mm
mm
Anzahl
625
40
825
100
12
625
60
825
100
16
625
80
825
100
12
625
100
825
100
10

Deckel auf Konus Brunnen- und Sickeranlagen

für Einstieg mit 625 mm (begehbar)

Nennweite
(DN)
Bauhöhe
(h)
Stück je Bund
mm
mm
Anzahl
800
60
10

Falzrohre Brunnen- und Sickeranlagen

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t1)
Wandstärke
(t2)
Wandstärke
(t3)
Fußbreite
(d10)
Gewicht ca.
mm
mm
mm
mm
mm
mm
kg/Stk
300
1.000
40
40
40
240
120
400
1.000
45
45
45
320
170
500
1.000
50
60
60
400
285
600
1.000
60
70
70
450
395

Weitere Produkte in dieser Kategorie

In dieser Produktkategorie gibt es keine weiteren Produkte
Schnellkontakt FAQ Seite teilen Seite drucken

TECHNISCHES FAQ

UNSER FAQ SOLL IN ERSTER LINIE ALS TECHNISCHE UNTERSTÜTZUNG FÜR PLANENDE INGENIEURE DIENEN UND ALS ERLÄUTERUNG DIVERSER BEGRIFFLICHKEITEN.
DIE WICHTIGSTEN BEGRIFFLICHKEITEN (A-Z) FINDEN SIE NACHFOLGEND.
Vortriebsrohre

Vortriebsrohre aus Stahlbeton mit Kreisquerschnitt werden im Nennweitenbereich von DN 300 bis > DN 4000 nach DIN EN 1916, DIN V 1201 und der FBS-Qualitätsrichtlinie, Teil 1, hergestellt. Vortriebsrohre aus Beton werden nur für den unbemannten Vortrieb im Nennweitenbereich < DN 1000 verwendet. Vortriebsrohre sind mit speziellen Rohrverbindungen ausgestattet. In der Praxis hat sich der fest eingebaute Stahlführungsring mit einer Keilgleitdichtung aus Elastomeren auf dem Spitzende in einer Kammer oder vor einer Stufe bewährt. Andere Rohrverbindungskonstruktionen wie z.B. Falzmuffenverbindungen können unter Berücksichtigung der jeweiligen örtlichen Randbedingungen geliefert werden. Neben dem kreisförmigen Abflussquerschnitt sind aber auch andere Abflussquerschnitte und Gerinneausbildungen möglich. Vortriebsrohre erfüllen problemlos die im ATV-DVWK-A 125 (Entwurf) festgelegten Anforderungen hinsichtlich Maßtoleranzen, Dichtheit bei Abwinkelung und Scherkraftbeanspruchung.

Stahlbetonrohre

Stahlbetonrohre haben in der Regel Kreisquerschnitt und werden im Nennweitenbereich von DN 300 bis > DN 4000 nach DIN EN 1916, DIN V 1201 und den erhöhten Anforderungen der FBS-Qualitätsrichtlinie, Teil 1, hergestellt. Darüber hinaus werden auch Stahlbetonrohre mit Eiquerschnitt im Nennweitenbereich von WN/HN 300/450 bis WN/HN1400/2100 sowie Sonderquerschnitte (z.B. Rechteckquerschnitte, Rohre mit Trockenwetterrinnen) und Sonderausführungen angeboten. Auch diese Rohre entsprechen den Anforderungen nach DIN EN 1916, DIN V 1201 und der FBS-Qualitätsrichtlinie, Teil 1.

Schachtfertigteile

Schachtfertigteile für Abwasserkanäle und -leitungen werden nach der FBS-Qualitätsrichtlinie, Teil 2, hergestellt und überwacht und erfüllen die in DIN EN 1917 und DIN V 4034-1 festgelegten Grundanforderungen sowie darüber hinaus die für Typ 2 definierten zusätzlichen Anforderungen. Aufgrund dieser erhöhten Anforderungen sind sie widerstandsfähig gegen „chemisch mäßig angreifende Umgebung“, d.h. sie erfüllen die Bedingungen für die Expositionsklasse XA 2 nach DIN EN 206-1. Statt der Fertigung von einzelnen Schachtfertigteilen, z.B. Schachtunterteil, Schachtring und Schachthals, können diese auch im Herstellwerk monolithisch gefertigt werden, z.B. Schachtunterteil mit großer Bauhöhe, Schachtring mit großer Bauhöhe oder Schachtring mit angeformtem Schachthals. In Ergänzung dazu können auch FBS-Rohre aus Beton oder Stahlbeton nach DIN EN 1916 und DIN V 1201 als Schachtrohre verwendet werden.

Rohre mit Zulauf (Abzweig)

Zuläufe oder Abzweige sind Anschlussformstücke aus Beton oder anderen genormten oder bauaufsichtlich zugelassenen Werkstoffen, die werkseitig in der Nennweite DN 150 und bauseits in den Nennweiten DN 100, 150, 200 und 250 in die Rohre aus Beton oder Stahlbeton eingebaut werden. Sie werden in der Regel in der oberen Hälfte des Rohrumfangs zwischen Kämpfer und Scheitel oder im Scheitel angeordnet (Seiten- oder Scheitelzulauf). Die Achse des Zulaufs bildet mit der Achse des durchgehenden Rohres einen Winkel von 45° oder 90°. Bei Betonrohren mit Fuß ist sie etwa 10° gegen die Waagerechte nach oben geneigt. Zuläufe werden werkseitig bei der Rohrherstellung angeformt, nachträglich in die Rohre einbetoniert oder werkseitig bzw. auf der Baustelle in Bohrungen eingesetzt. Die letztere Vorgehensweise bietet größtmögliche Flexibilität in Bezug auf die örtliche Festlegung von Lage und Höhe der anzuschließenden Leitung.

Passstücke

Passstücke sind Rohre mit Spitzende und Muffe, mit zwei Spitzenden oder mit zwei Muffen, deren Baulängen den örtlichen Gegebenheiten angepasst werden können.

Krümmer

Krümmer werden einschnittig aus zwei Rohrsegmenten bzw. zweischnittig aus drei Segmenten hergestellt. Die Gesamtabwinkelung sollte 45° bzw. 22,5° je Segment nicht überschreiten. In der Regel ist die
Achslänge eines Krümmers gleich der Baulänge des Rohres.

Gelenkstücke

Gelenkstücke aus Beton und Stahlbeton mit Muffe und Spitzende oder mit zwei Spitzenden werde zwischen der ankommenden und abgehenden Rohrleitung und den Schacht-Anschlussstücken bzw. den angeformten Muffen der Schachtbauwerke eingebaut,um die Gelenkigkeit zwischen Rohrleitung und Schacht herzustellen.



Baulängen von Gelenkrohren:



Rohrnennweite DN                                      Baulänge [m]
≤ 600                                                            < 1,00
700 bis 1200                                                  < 1,5
≥ ab DN 1300                                             Regelbaulänge

Formstücke

In Ergänzung zu den Rohren aus Beton und Stahlbeton haben wir ein umfassendes Formstückprogramm entwickelt. Es bietet nicht nur technische Vorteile, sondern trägt entscheidend zur Rationalisierung der Arbeiten auf der Baustelle bei. Hierzu gehören Zuläufe (Abzweige), Krümmer, Passstücke, Gelenkstücke, Anschlussstücke für den gelenkigen Anschluss (z.B. an Bauwerke, an Rohre aus anderen Werkstoffen u.a.), Übergangsstücke/Reduzierstücke, Böschungsstücke sowie Bauteile für Schächte, die in vielfältiger Form allen Anforderungen der Baustelle angepasst werden können. Zusammen mit den Rohren bilden diese Formstücke und Schächte ein komplettes Bauteilsystem. Unsere Formstücke werden nach DIN EN 1916, DIN V1201 und der FBS-Qualitätsrichtlinie, Teil 1, FBS-Schachtfertigteile nach DIN EN 1917, DIN V 4034-1 und der FBS-Qualitätsrichtlinie, Teil 2, hergestellt und überwacht.

Böschungsstücke

Böschungsstücke sind Rohre mit oder ohne Muffe, die zur Angleichung an vorhandene Böschungen oder zum Anschluss an Bauwerke einseitig abgeschrägt werden. Die in der Regel ausgeführten Neigungen betragen 1:1,5 und 1:2

Betonrohre

Betonrohre werden als kreisförmige, wandverstärkte Rohre ohne Fuß und mit Fuß in den Nennweiten DN 300 bis DN 1500 sowie mit eiförmigem Durchflussquerschnitt im Nennweitenbereich WN/HN 300/450 bis WN/HN 1200/1800 nach DIN EN 1916 und DIN V 1201 und den erhöhten Anforderungen der FBS-Qualitätsrichtlinie,Teil 1, hergestellt. FBS-Betonrohre mit Sonderquerschnitten (z.B.Rechteckquerschnitt, Rohre mit Trockenwetterrinnen) und Betonrohre in Sonderausführung (z.B. Rohre mit Innenauskleidung gegen sehr starken chemischen Angriff) können ebenfalls ausgeführt werden.
