Schachtaufbauteile I integriertes Dichtungs- und Lastausgleichssystem TOP SEAL VARIO

Übersicht

Das Schachtaufbaumaterial TOP SEAL VARIO ist durch die integrierte, fest in der Muffe einbetonierte Dichtung und
Lastübertrag einfach und schnell auf der Baustelle zu verbauen.

Schachtringe, -hälse und Abdeckplatten
können jederzeit zerstörungsfrei getrennt
und wieder zusammengesetzt werden.

Ihre Vorteile

  • Integriertes Dichtungs- und Lastübertragungssystem
  • Geeignet für höchste Belastungen, z.B. Flughäfen und Container-Terminals
  • Alternativ in NBR-Qualität erhältlich, d.h. beständig gegenüber aggressiven Medien, Enteisungsmitteln und Kerosin
  • Nicht federnder Lastausgleich

Technische Daten

Technische Daten können den nachfolgenden Tabellen entnommen werden.

Details

  • fest in der Muffe einbetoniertes System
  • verstärktes Spitzende zur Lastübertragung, Breite: 70 mm
  • Dichtring aus Elastomeren mit dichter Struktur aus Styrol-Butadien-Kautschuk (SBR) mit einer Härte von 40 ± 5 IRHD
  • formangepasstes Lastausgleichselement aus Polypropylen
  • Lastübertragungselemente aus fließenden Medien (Quarzsand) sind in diesem System nicht zugelassen
  • DIN EN 681-1
  • DIN 4060
  • FBS-Qualitätsrichtlinie

Schachtringe

SR-M • DN 1000 – DN 2500
Ausgewiesene CO2-Emission beziehen sich auf den Werkstoff Beton

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Gewicht ca.
Anker
CO2-Emission
mm
mm
mm
to/Stk.
Stk. x to
kg/Stk.
1.000
500
200
0.90
3 x 2,5
51,8
1.000
1.000
200
1,81
3 x 2,5
104,1
1.200
500
200
1,06
3 x 5
61
1.200
1.000
200
2,11
3 x 5
121,4
1.500
500
200
1,28
3 x 10
73,7
1.500
1.000
200
2,56
3 x 10
147,3
2.000
500
150
1,22
3 x 10
70,2
2.000
1.000
150
2,43
3 x 10
139,8
2.500
500
200
2,04
3 x 20
117,4
2.500
1.000
200
4,97
3 x 20
286
2.500
1.500
200
6,10
3 x 20
351

Schachthälse

SH-M • DN 1000 – DN 1500
Schachtaufbau mit geradem Einstieg
Ausgewiesene CO2-Emission beziehen sich auf den Werkstoff Beton

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Einstiegsöffnung
(d10)
Gewicht ca.
Anker
CO2-Emission
mm
mm
mm
mm
to/Stk.
Stk. x to
kg/Stk.
1.000
600
200
625
1,06
3 x 2,5
61
1.000
850
200
625
1,50
3 x 2,5
86,3
1.000
600
200
800
1,06
3 x 2,5
61
1.200
600
200
625
1,60
3 x 5
92,1
1.200
850
200
625
1,80
3 x 5
103,6
1.500
600
200
625
1,75
3 x 5
100,7
1.500
850
200
625
2,33
3 x 5
134,1

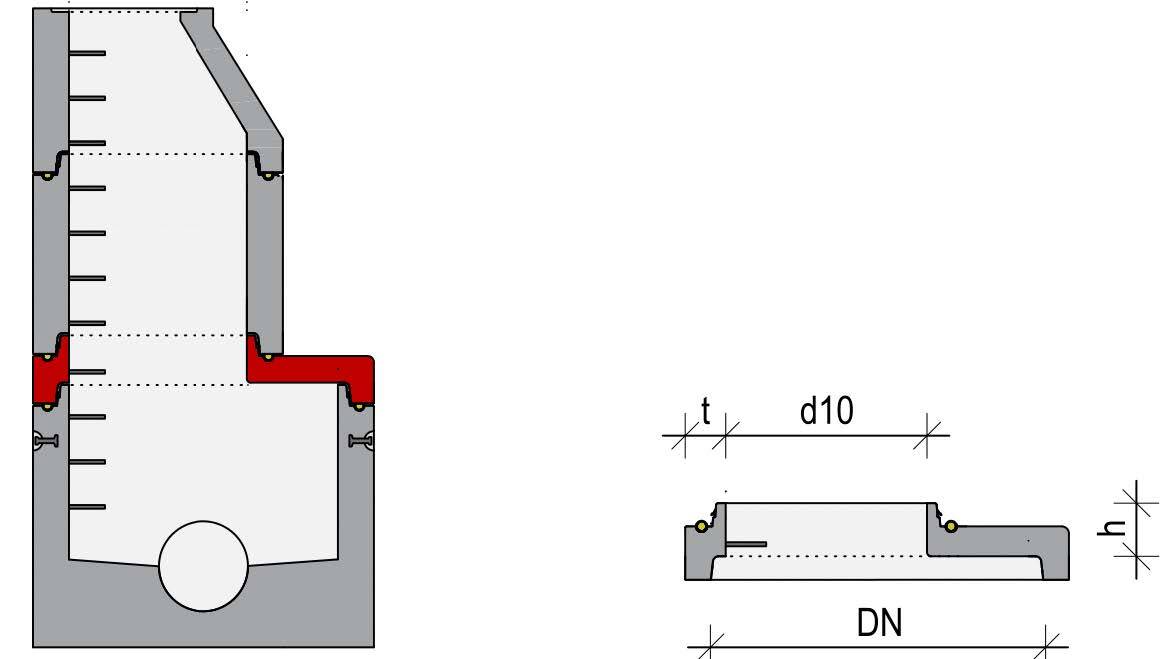

Übergangsplatte

UE-MS • DN 1200 – DN 2500
Ausgewiesene CO2-Emission beziehen sich auf den Werkstoff Beton

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Übergangsöffnung
(d10)
Gewicht ca.
Anker
CO2-Emission
mm
mm
mm
mm
to/Stk.
Stk. x to
kg/Stk.
1.200
250
150
1.000
0,86
3 x 5
49,5
1.500
250
150
1.000
1,10
3 x 5
63,3
1.500
250
150
1.200
0,98
3 x 5
56,4
2.000
250
150
1.000
2,85
3 x 10
164
2.000
250
150
1.200
2,21
3 x 10
127,2
2.500
500
200
1000
6,18
3 x 20
355,6
2.500
500
200
1.200
5,36
3 x 20
308,4

Abdeckplatte

AP-M • DN 1000 – DN 2500
Ausgewiesene CO2-Emission beziehen sich auf den Werkstoff Beton

Nennweite
(DN)
Bauhöhe
(h)
Wandstärke
(t)
Einstiegsöffnung
(d10)
Gewicht ca.
Anker
CO2-Emission
mm
mm
mm
mm
to/Stk.
Stk. x to
kg/m
1.000
220
150
625
0,56
3 x 2,5
32,2
1.000
220
150
800
0,42
3 x 2,5
24,2
1.200
220
150
625
0,75
3 x 5
43,2
1.200
220
150
800
0,61
3 x 5
35,1
1.500
220
150
625
1,24
3 x 5
71,3
1.500
220
150
800
1,05
3 x 5
60,4
2.000
220
150
625
2,30
3 x 10
132,3
2.000
220
150
800
2,09
3 x 10
120,3
2.500
270
200
625
6,25
3 x 20
359,6
2.500
270
200
800
5,65
3 x 20
325,1

Sicherheitssteigbügel Form A und B

Steigbügel Form A DIN 19555 Form A und EN 13101

Sicherheitssteigbügel mit Stahlkern
Klasse 1
Schwarze Kunststoffummantelung aus Polypropylen
Sicherheitssteigbügel mit Edelstahlkern
Werkstoff 1.4541 – Klasse 1
Orange Kunststoffummantelung aus Polypropylen
Sicherheitssteigbügel mit Edelstahlkern
Werkstoff 1.4571 – Klasse 1
Violette Kunststoffummantelung aus Polypropylen

Steigbügel Form B DIN 19555 Form B und EN 13101

Sicherheitssteigbügel mit Stahlkern
Klasse 1
Schwarze Kunststoffummantelung aus Polypropylen
Sicherheitssteigbügel mit Edelstahlkern
Werkstoff 1.4541 – Klasse 1
Orange Kunststoffummantelung aus Polypropylen
Sicherheitssteigbügel mit Edelstahlkern
Werkstoff 1.4571 – Klasse 1
Violette Kunststoffummantelung aus Polypropylen
Schnellkontakt FAQ Seite teilen Seite drucken

TECHNISCHES FAQ

UNSER FAQ SOLL IN ERSTER LINIE ALS TECHNISCHE UNTERSTÜTZUNG FÜR PLANENDE INGENIEURE DIENEN UND ALS ERLÄUTERUNG DIVERSER BEGRIFFLICHKEITEN.
DIE WICHTIGSTEN BEGRIFFLICHKEITEN (A-Z) FINDEN SIE NACHFOLGEND.
Vortriebsrohre

Vortriebsrohre aus Stahlbeton mit Kreisquerschnitt werden im Nennweitenbereich von DN 300 bis > DN 4000 nach DIN EN 1916, DIN V 1201 und der FBS-Qualitätsrichtlinie, Teil 1, hergestellt. Vortriebsrohre aus Beton werden nur für den unbemannten Vortrieb im Nennweitenbereich < DN 1000 verwendet. Vortriebsrohre sind mit speziellen Rohrverbindungen ausgestattet. In der Praxis hat sich der fest eingebaute Stahlführungsring mit einer Keilgleitdichtung aus Elastomeren auf dem Spitzende in einer Kammer oder vor einer Stufe bewährt. Andere Rohrverbindungskonstruktionen wie z.B. Falzmuffenverbindungen können unter Berücksichtigung der jeweiligen örtlichen Randbedingungen geliefert werden. Neben dem kreisförmigen Abflussquerschnitt sind aber auch andere Abflussquerschnitte und Gerinneausbildungen möglich. Vortriebsrohre erfüllen problemlos die im ATV-DVWK-A 125 (Entwurf) festgelegten Anforderungen hinsichtlich Maßtoleranzen, Dichtheit bei Abwinkelung und Scherkraftbeanspruchung.

Stahlbetonrohre

Stahlbetonrohre haben in der Regel Kreisquerschnitt und werden im Nennweitenbereich von DN 300 bis > DN 4000 nach DIN EN 1916, DIN V 1201 und den erhöhten Anforderungen der FBS-Qualitätsrichtlinie, Teil 1, hergestellt. Darüber hinaus werden auch Stahlbetonrohre mit Eiquerschnitt im Nennweitenbereich von WN/HN 300/450 bis WN/HN1400/2100 sowie Sonderquerschnitte (z.B. Rechteckquerschnitte, Rohre mit Trockenwetterrinnen) und Sonderausführungen angeboten. Auch diese Rohre entsprechen den Anforderungen nach DIN EN 1916, DIN V 1201 und der FBS-Qualitätsrichtlinie, Teil 1.

Schachtfertigteile

Schachtfertigteile für Abwasserkanäle und -leitungen werden nach der FBS-Qualitätsrichtlinie, Teil 2, hergestellt und überwacht und erfüllen die in DIN EN 1917 und DIN V 4034-1 festgelegten Grundanforderungen sowie darüber hinaus die für Typ 2 definierten zusätzlichen Anforderungen. Aufgrund dieser erhöhten Anforderungen sind sie widerstandsfähig gegen „chemisch mäßig angreifende Umgebung“, d.h. sie erfüllen die Bedingungen für die Expositionsklasse XA 2 nach DIN EN 206-1. Statt der Fertigung von einzelnen Schachtfertigteilen, z.B. Schachtunterteil, Schachtring und Schachthals, können diese auch im Herstellwerk monolithisch gefertigt werden, z.B. Schachtunterteil mit großer Bauhöhe, Schachtring mit großer Bauhöhe oder Schachtring mit angeformtem Schachthals. In Ergänzung dazu können auch FBS-Rohre aus Beton oder Stahlbeton nach DIN EN 1916 und DIN V 1201 als Schachtrohre verwendet werden.

Rohre mit Zulauf (Abzweig)

Zuläufe oder Abzweige sind Anschlussformstücke aus Beton oder anderen genormten oder bauaufsichtlich zugelassenen Werkstoffen, die werkseitig in der Nennweite DN 150 und bauseits in den Nennweiten DN 100, 150, 200 und 250 in die Rohre aus Beton oder Stahlbeton eingebaut werden. Sie werden in der Regel in der oberen Hälfte des Rohrumfangs zwischen Kämpfer und Scheitel oder im Scheitel angeordnet (Seiten- oder Scheitelzulauf). Die Achse des Zulaufs bildet mit der Achse des durchgehenden Rohres einen Winkel von 45° oder 90°. Bei Betonrohren mit Fuß ist sie etwa 10° gegen die Waagerechte nach oben geneigt. Zuläufe werden werkseitig bei der Rohrherstellung angeformt, nachträglich in die Rohre einbetoniert oder werkseitig bzw. auf der Baustelle in Bohrungen eingesetzt. Die letztere Vorgehensweise bietet größtmögliche Flexibilität in Bezug auf die örtliche Festlegung von Lage und Höhe der anzuschließenden Leitung.

Passstücke

Passstücke sind Rohre mit Spitzende und Muffe, mit zwei Spitzenden oder mit zwei Muffen, deren Baulängen den örtlichen Gegebenheiten angepasst werden können.

Krümmer

Krümmer werden einschnittig aus zwei Rohrsegmenten bzw. zweischnittig aus drei Segmenten hergestellt. Die Gesamtabwinkelung sollte 45° bzw. 22,5° je Segment nicht überschreiten. In der Regel ist die
Achslänge eines Krümmers gleich der Baulänge des Rohres.

Gelenkstücke

Gelenkstücke aus Beton und Stahlbeton mit Muffe und Spitzende oder mit zwei Spitzenden werde zwischen der ankommenden und abgehenden Rohrleitung und den Schacht-Anschlussstücken bzw. den angeformten Muffen der Schachtbauwerke eingebaut,um die Gelenkigkeit zwischen Rohrleitung und Schacht herzustellen.



Baulängen von Gelenkrohren:



Rohrnennweite DN                                      Baulänge [m]
≤ 600                                                            < 1,00
700 bis 1200                                                  < 1,5
≥ ab DN 1300                                             Regelbaulänge

Formstücke

In Ergänzung zu den Rohren aus Beton und Stahlbeton haben wir ein umfassendes Formstückprogramm entwickelt. Es bietet nicht nur technische Vorteile, sondern trägt entscheidend zur Rationalisierung der Arbeiten auf der Baustelle bei. Hierzu gehören Zuläufe (Abzweige), Krümmer, Passstücke, Gelenkstücke, Anschlussstücke für den gelenkigen Anschluss (z.B. an Bauwerke, an Rohre aus anderen Werkstoffen u.a.), Übergangsstücke/Reduzierstücke, Böschungsstücke sowie Bauteile für Schächte, die in vielfältiger Form allen Anforderungen der Baustelle angepasst werden können. Zusammen mit den Rohren bilden diese Formstücke und Schächte ein komplettes Bauteilsystem. Unsere Formstücke werden nach DIN EN 1916, DIN V1201 und der FBS-Qualitätsrichtlinie, Teil 1, FBS-Schachtfertigteile nach DIN EN 1917, DIN V 4034-1 und der FBS-Qualitätsrichtlinie, Teil 2, hergestellt und überwacht.

Böschungsstücke

Böschungsstücke sind Rohre mit oder ohne Muffe, die zur Angleichung an vorhandene Böschungen oder zum Anschluss an Bauwerke einseitig abgeschrägt werden. Die in der Regel ausgeführten Neigungen betragen 1:1,5 und 1:2

Betonrohre

Betonrohre werden als kreisförmige, wandverstärkte Rohre ohne Fuß und mit Fuß in den Nennweiten DN 300 bis DN 1500 sowie mit eiförmigem Durchflussquerschnitt im Nennweitenbereich WN/HN 300/450 bis WN/HN 1200/1800 nach DIN EN 1916 und DIN V 1201 und den erhöhten Anforderungen der FBS-Qualitätsrichtlinie,Teil 1, hergestellt. FBS-Betonrohre mit Sonderquerschnitten (z.B.Rechteckquerschnitt, Rohre mit Trockenwetterrinnen) und Betonrohre in Sonderausführung (z.B. Rohre mit Innenauskleidung gegen sehr starken chemischen Angriff) können ebenfalls ausgeführt werden.
